一、 产品概述：

     本机采用机电一体化设计，外观整洁、大方，是对金属薄板和带材进行工艺性能试验的精密设备，可实现用国标GB/T 4156-2007《金属材料 薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能。

    设备主要特点：电脑设置，自动加载，试验完成后自动停机。电脑自动显示夹紧力值、冲压力值、杯突值、冲压速度等参数。

二、   主要技术指标：

1.   最大试验力：60kN

2.   测力范围：1.2kN～60kN

3.   试验准确度：杯突值精度±0.01mm

4.   试验速度：2～100mm/min  （任意速率恒速控制）

5.   冲头杯突模具：φ20±0.05mm

6.   试样宽度：90mm

7.   标准冲头球径：Sφ20±0.05mm

8.   标准压模孔径：φ27±0.05mm

9.   标准垫模孔径：φ33±0.1mm

10. 夹持试样厚度：0.1～2mm

11. 冲头最大行程：60mm

12. 夹紧活塞行程：≤20mm

13. 1夹紧负荷：10kN

14. 杯突值分辨率：0.01mm

15.   液压油:N46号液压油

三、产品优势

1.该产品是以公司积累多年的制造经验而在原机型的基础上研发生产的新一代产品，其主要特点是杯突值的精度提高到0.01mm，主试验力的加载速度为等速率控制；

2.操纵性方面，实现了历史性突破，我们在原油缸、手动送油阀加力的基础上，改进为使用进口伺服电机做动力，使整个试验过程实现了闭环控制，恒速率加载，从而大大提高了本机器的控制精度；

3．改手动液压加载为电控机械式加载，改液压式传感器为轮辐式传感器，提高了主试验力的测试精度和控制试样的破裂准确度；

4.我们还选用了高精度位移传感器来测量杯突值，从测试精度上来讲，能保证小数点后两位的准确度；

5.外观上进行了大的改装，一改原设备粗老笨重为全喷塑外装，整体外观整洁大方。

四、产品特点

   1、该杯突试验机采用了新型的结构原理，可实现恒速率控制。（过去油缸油源加力无法实现恒速率控制、液压传感器的精度和准确性能也较低）。

2、我公司生产的新型杯突试验机，已改过去的油源加力为伺服电机恒速度加载，同时把液压传感器改为轮辐式传感器，大大提高了试验杯突值的准确性和精度。

3、杯突值测量仪表为高精度位移传感器，从而提高了该机的可控性。

4、无论从硬件配置上还是力的传递原理上都较原机有了很大的改善和提高，配置计算机控制，实现了本机的完美性，可实现结果的报表、存储、批次、曲线绘制等等。

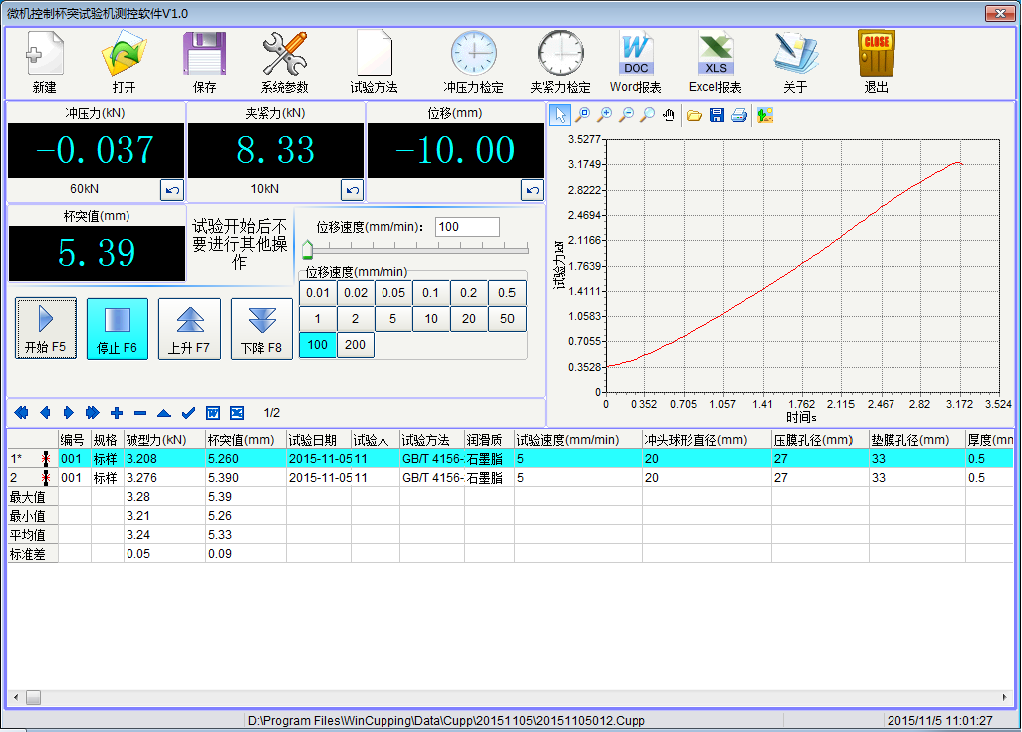

5、软件界面如下：

五、产品主要配置

1.   主机                     1台

2.   液压油缸、活塞           1套

3.   三相异步电机             1台

4.   高压泵                   1台

5.   溢流阀                   1只

6.   滤油器                   1只

7.   阀块                     1件

8.   油管                     3根

9.   负荷传感器               1只

10. 油压传感器               1只

11.   伺服电机和驱动器         1套

12.   同步带轮组               1套

13.   拉线编码器               1只

14.   液位计                   1只

15.   冲头                     1只

16.   垫模                     1只

17.   压模                     1只

18.   联想计算机               1台

19.   杯突专用软件             1套

20. 备份光盘                 1张

21. 技术资料：产品说明书、软件说明书、装箱单、合格证明书    1套
