产品详情

该机采用硬齿面减速机传动，这种减速机具有体积小、重量轻、加载均匀、稳定、无冲击的特点。该机可实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定试验速度及各种控制参数；可实时显示试验进程；可实时显示试验过程各种相关参数及曲线，光电编码器采集试样的扭转角度。

试验测试功能：Windows中文操作平台，实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果；可实时显示试验过程各种相关曲线图形；可实现系统诊断并显示诊断结果。

整机利用全数字交流伺服控制系统及数字式数据采集处理系统，光电编码器采集试样的扭转角度。

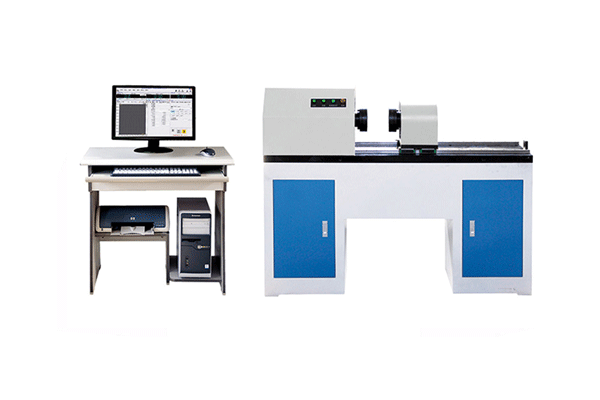

主    机：采用卧式结构，主体结构采用框架结构，以保证整机的刚性。夹具采用优质合金结构钢，保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的活动端采用精密重型直线导轨，不但承受的静力矩大，而且承受的额定动静负荷也大，精度很高。

驱动系统：由全数字交流伺服控制系统驱动，速度调节范围宽，加载均匀、稳定。

传动系统：采用行星摆线针轮减速器传动，保证传动的均匀、稳定及传动精度，横向空间范围内任意手动调节。

测量显示系统：该机采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集试样的扭矩，高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。

自动清零：主控计算机接到试验开始指令，测量系统便自动清零；

测试过程：试验过程及测量、显示、分析等均由微机完成

结果对比：多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较；
