该机采用硬齿面减速机传动,这种减速机具有体积小、重量轻、加载均匀、稳定、无冲击的特点。该机可实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统,可设定试验速度及各种控制参数;可实时显示试验进程;可实时显示试验过程各种相关参数及曲线,光电编码器采集试样的扭转角度。
试验测试功能:Windows中文操作平台,实现扭矩、扭转角度、变形的多种控制。使用以图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;可设定试验速度及各种控制参数;可实时显示基本试验结果;可实时显示试验过程各种相关曲线图形;可实现系统诊断并显示诊断结果。
整机利用全数字交流伺服控制系统及数字式数据采集处理系统,光电编码器采集试样的扭转角度。

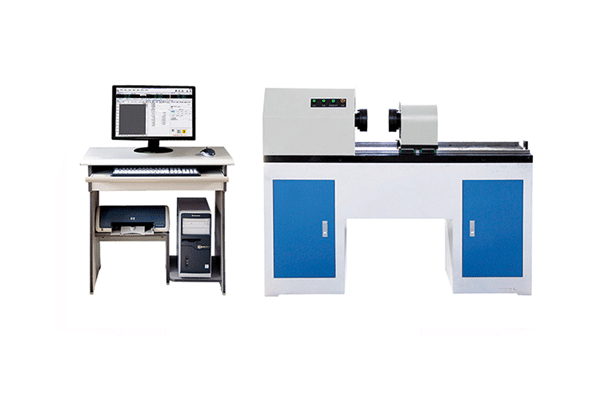

主 机:采用卧式结构,主体结构采用框架结构,以保证整机的刚性。夹具采用优质合金结构钢,保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的活动端采用精密重型直线导轨,不但承受的静力矩大,而且承受的额定动静负荷也大,精度很高。
驱动系统:由全数字交流伺服控制系统驱动,速度调节范围宽,加载均匀、稳定。
传动系统:采用行星摆线针轮减速器传动,保证传动的均匀、稳定及传动精度,横向空间范围内任意手动调节。
测量显示系统:该机采用光电编码器采集试样的扭转角度,高精度扭矩传感器采集试样的扭矩,高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。
自动清零:主控计算机接到试验开始指令,测量系统便自动清零;
测试过程:试验过程及测量、显示、分析等均由微机完成
