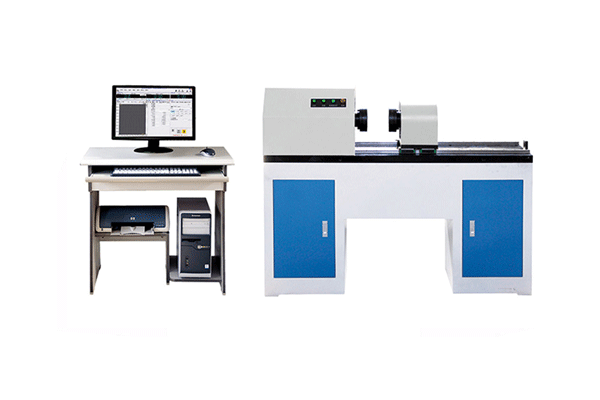

扭转试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴、双金属材料零部件、结合件等静态扭转力学的性能测试。该机采用卧式结构,计算机屏幕显示,数字式数据采集控制系统,全数字交流伺服系统组成。采用行星摆线针轮减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;可设定试验速度及各种控制参数;可实时显示基本试验结果;可实时显示试验过程各种相关参数图形;可实现系统诊断并显示诊断结果。试验机实现分级管理权限,不同的用户可进入不同的管理界面、分三级用户管理权限。
主要技术指标:
试验扭矩示值相对误差 1级
试验扭矩重复性相对示值误差 ≤±1%
扭矩分辨力 最大扭矩的1/200000,不分档
夹头间移动距离(两夹头间距离) 500mm
圆试样夹持尺寸 φ6-φ24mm
两夹具间同轴度精度 1000mm范围内≤Φ0.2mm
扭转角测量范围 0~10000°
扭转角测量相对误差 ±1%
扭转角分辨率 ±0.001°
扭转角精度 0.009°
扭转速度 0.01-720°/min 无级调速
扭转速度相对误差 设定值的±1.0%以内
主要性能与特点:
主 机:采用卧式结构,主体结构采用框架结构,以保证整机的刚性。夹具采用优质合金结构钢,保证其使用寿命。试样的安装、拆卸方便、快捷。夹头的活动端采用精密重型直线导轨,不但承受的静力矩大,而且承受的额定动静负荷也大,精度很高。
驱动系统:由全数字交流伺服控制系统驱动,速度调节范围宽,加载均匀、稳定。
传动系统:采用行星摆线针轮减速器传动,保证传动的均匀、稳定及传动精度,横向空间范围内任意手动调节。
测量显示系统:该机采用光电编码器采集试样的扭转角度,高精度扭矩传感器采集试样的扭矩,高精度旋转编码器测量试样的扭转变形。计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等。
