产品详情

一、产品功能与特点：

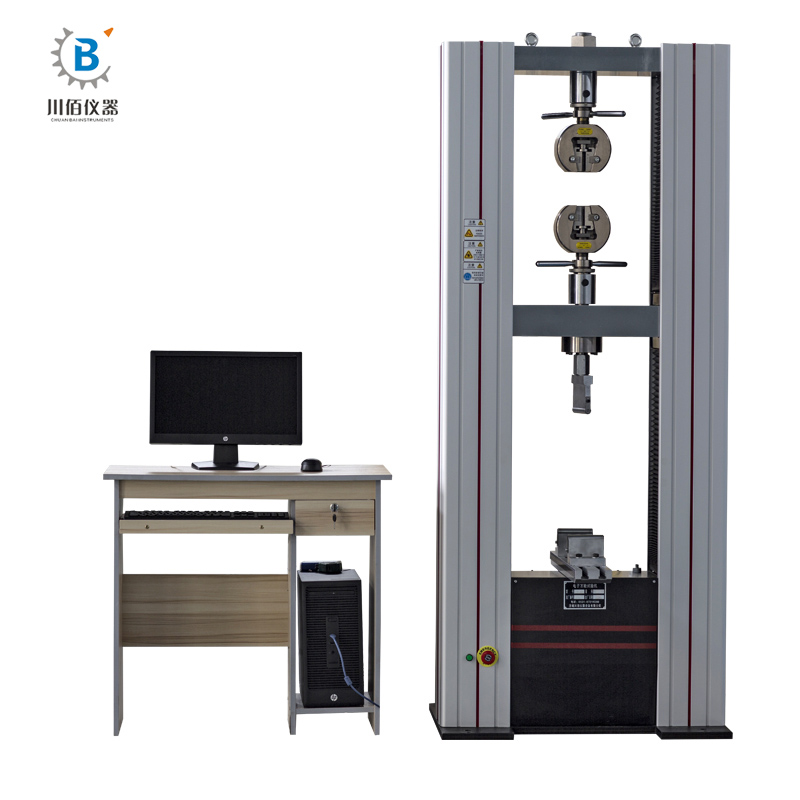

WDW-100D型机是新一代微机控制电子式万能试验机。主要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。系统采用微机闭环控制，具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制有较高的精度和灵敏度。该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。

试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、手动旋转夹紧，试样不受附加力。夹持方便、可靠、不滑移。

二、产品结构与性能：

◆ 主机结构：

主机由上横梁、移动横梁与工作台通过立柱、滚珠丝杠连接成刚性落地式框架结构，国产交流伺服电机及交流伺服调速系统安装在工作台下面，交流伺服电机通过同步齿型带减速机构驱动双滚珠丝杠旋转，从而带动移动横梁做上下移动以实现对试样加载与试验。

◆ 系统组成：

由高精度传感器、高精度电子引伸计、伺服电机、专用独立控制器、专用测控软件、惠普、联想主流品牌微机组成测量运算和自动控制系统。

三、产品标准技术参数：

1.     最大拉伸/压缩空间： 800mm/1150mm；

2.     最大试验宽度：450mm；

3.     横梁最大行程：1200mm

4.     最大试验力：100 kN；

5.     试验机等级：1；

6.     试验力测量范围：2%-100%FS；

7.     试验力测量精度：±1%；

8.     试验力分辨力：满量程的1/500000（全量程只有一个分辨力，不分档）；

9.     位移测量精度：±1%；

10.  位移测量分辨力：0.001mm / 0.001μm；

11.  变形测量精度：±1%；

12.  变形测量分辨力：0.001mm；

13.  位移控制速度范围：0.001～500mm/min；

14.  位移控制速率精度：速率＜0.01 mm/min时，设定值的±1.0%以内；

 速率 ≥0.01 mm/min时，设定值的±0.2%以内；

15.  应力、应变控制速率调节范围：0.005～5％FS/S；

16.  应力、应变控制速率调节精度：速率＜0.05％FS时，为±2%设定值以内；

    速率 ≥0.05％FS时，为±0.5%设定值以内；

17.  主机尺寸：815×545×1975mm；

18.  重量：600kg；

19.  功率：1kW；

20.  电源：单相220V±10%，50Hz；

21.  环境要求：无振动、无粉尘；室温10℃~35℃；湿度≤80%；

   周围无振动，无腐蚀性介质，无强磁场干扰；
